2.4 Проект 4/2.1.1.4 Развить технологии подготовки и распространения обобщенной и справочно-аналитической информации об обстановке в Мировом океане и прибрежных территориях
(ГОИН, ААНИИ, ВНИИГМИ-МЦД, ГГО, ГМЦ России, ДВНИГМИ, ИГКЭ, КаспМНИЦ, СПО ГОИН Росгидромета, ВНИРО Госкомрыболовства, ГИЦ “Недра” МПР России, ЦНИИМФ Минтранса России, МГУ Минобразования России)
2.4.1 Ожидаемый результат по проекту
Уточненная технологическая и организационно — функциональная схема получения и распространения обобщенной и справочно — аналитической информации об обстановке в Мировом океане для различных классов пользователей, включая состав и содержание ЭСП динамического типа. Опытная технология подготовки ЭСП динамического типа в распределенной среде ЕСИМО с применением ГИС, СУБД и Web-средств на примере регионов Атлантического, Баренцева и Каспийского направлений морской деятельности и опытный вариант проблемно-ориентированных приложений доступа к ним.
2.4.2 Содержание и характеристика полученных результатов
2.4.2.1 Состав и структура нормативно-методической документации по системе подготовки обобщенной и справочно-аналитической информации и технологии подготовки ЭСП динамического типа в рамках 2-ой очереди ЕСИМО
Перечень планируемой нормативно – методической документации по системе подготовки обобщенной и справочно-аналитической информации (с учетом разрабатываемых технологий) включает:
— НМД по унифицированным методам и технологиям хранения, обмена, представления информации подсистемы, методы и методики получения информации в рамках подсистемы, включая алгоритмы и расчетные схемы;
— НМД по программным средствам, реализующим утвержденные методики в виде аналитических модулей;
— НМД по порядку пользования программными средствами для управления комплексными базами данных в их актуальном состоянии;
— НМД по технологиям подготовки ЭСП;
— НМД по технологиям подготовки ИТК для решения отдельных задач;
— Инструкции пользователю ИТК;
-Описание унифицированной программно-технологической среды для представления информационной продукции;
— Описание порядка интеграции ИТК и ЭСП в ЕСИМО.
Приведенный перечень может уточняться в ходе создания 2-ой очереди ЕСИМО.
2.4.2.2 Уточненная технологическая и организационно-функциональная схема получения и распространения обобщенной и справочно — аналитической информации об обстановке в МО для различных классов пользователей на 2003-2007 г.г., включая состав и содержание ЭСП динамического типа, сроки и последовательность регионов его подготовки
Подготовка и распространение обобщенной и справочно–аналитической информации об обстановке в Мировом океане, морях России и на прибрежных территориях в рамках 2-ой очереди ЕСИМО основывается на функционировании тематических и региональных Центров ЕСИМО, которые:
на постоянной основе готовят, размещают и обновляют в распределенной среде ЕСИМО информацию по согласованному перечню (общего назначения и специализированную) в виде электронных атласов и пособий ;
осуществляют специализированное информационное обслуживание отдельных пользователей на основе заявок (запросов) последних.
Схема получения и распространения Центрами ЕСИМО обобщенной и справочно – аналитической информации состоит из следующих элементов:
— получение первичных данных;
— обработка первичных данных с использованием расчетно–модельного комплекса;
— формирование специализированных баз данных
— визуализация специализированных баз данных в виде карт, графиков, таблиц
— экспертная проверка качества специализированных баз данных
— подготовка текстовых описаний и справок
— комплектование электронных справочных пособий (ЭСП)
— доставка карт, графиков, таблиц, описаний и справок пользователям в соответствии с принципом разделенного доступа.
Обобщенная и справочно–аналитическая информация доставляется пользователям в виде электронных справочных пособий или их отдельных фрагментов. Электронные справочные пособия динамического типа распространяется путем предоставления пользователю интерактивного доступа к нему через сети общего назначения с системой паролей. Статические ЭСПы и их отдельные фрагменты распространяются по электронной почте и на компакт-дисках. Последние используются в тех случаях, когда подключение к сети технически невозможно или нецелесообразно.
Электронное справочное пособие (ЭСП) динамического типа представляет собой:
а) набор информационных ресурсов (ИР) о морях России (Каспийском, Черном, Азовском, Балтийском, Баренцевом, Карском, Беринговом, Охотском, Японском) и их отдельных акваториях, содержащих сведения о метеорологическом, гидрологическом, гидрохимическом (включая загрязнение) режиме акватории, геологическом и геофизическом строении дна, добыче биоресурсов, составе морского флота, характеристиках и экономических показателях работы важнейших морских портов, подготовленных в цифровых форматах и размещенных в среде ЕСИМО на серверах специализированных организаций – разработчиков (центров ЕСИМО)
б) набор приложений, представляющих собой программное обеспечение, размещенное на серверах организаций – разработчиков ЕСИМО, и предоставляющих пользователю возможность осуществлять быстрый поиск нужной информации по заданным критериям, строить карты по запросам, а также проводить расчеты по определенным моделям (статистическим или гидродинамическим) в интерактивном режиме с заданием соответствующих параметров.
в) набор Web – интерфейсов для поиска, доступа и просмотра информационных ресурсов и, при необходимости, их экспорта в локальные геоинформационные системы (ГИС) для дальнейшей обработки пользователем.
Разработана унифицированная структура динамического ЭСП комплексного типа, включающего в себя режимную и справочную информацию по гидрометеорологии, гидрохимии (включая загрязнения), динамике моря, добыче морских биоресурсов, транспортному флоту и работе важнейших портов, геологии дна морей. Унифицированная структура подлежит адаптации для каждого моря , с учетом его особенностей и имеющейся информации. Отдельные виды информации, включаемые в ЭСП (по гидрометеорологии, гидрохимии, морскому транспорту, биоресурсам и т.п.) оформляются (регистрируются) в виде индивидуальных сетевых ресурсов, доступ к которым осуществляется через проблемно – ориентированные АРМ пользователя с учетом разделения прав доступа.
Информационные ресурсы (ИР) хранятся в виде цифровых файлов, созданных по согласованным форматам. Их визуализация осуществляется с помощью специализированных Web-интерфейсов (Таблица, График, Карта) с использованием ГИС-технологий и согласованных стилей отображения. Информационный ресурс каждого вида может иметь несколько объектов, относящихся к различным периодам времени, географическим точкам или горизонтам.
Помимо Web-интерфейса ЭСП, доступ к ИР может осуществляться через специализированные АРМы отдельных категорий пользователей. В зависимости от категории пользователя, ему могут быть доступны все информационные ресурсы ЭСП или их часть (принцип раздельного доступа).
Предполагается создать АРМы для решения следующих задач:
— поддержки принятия решения при долгосрочном (на период, превышающий заблаговременность морских прогнозов) планировании морской деятельности, подверженной влиянию морской среды и не связанной со строительством , на акваториях морей России и в Мировом океане;
— оценки экологического состояния акватории и его динамики, а также анализ последствий аварийных ситуации (разливов нефти, залповых выбросов загрязняющих веществ) при различных (в т.ч. заданных пользователем) гидрометеорологических условиях;
— предварительной оценки биологических ресурсов: фактические уловы промысловых рыб, добыча беспозвоночных и водорослей;
— получения справок о состоянии флота, портового хозяйства и экономических показателей работы важнейших морских портов России;
Разработан типовой состав (перечень) информационных ресурсов, включаемых в ЭСП динамического типа. Он охватывает, помимо гидрометеорологии, гидрохимии и загрязнения морей, также показатели добычи биоресурсов по отдельным промысловым районам, состав транспортного флота, приписанного к портам РФ, характеристики портов и портового хозяйства, а также показатели экономической деятельности портов и морского флота.
2.4.2.3 Проектно-технологические решения по созданию информационно– технологических комплексов (ИТК), разрабатываемых в рамках 2-ой очереди ЕСИМО, включая стандарты описания, технологические схемы и алгоритмы для включения математических моделей и методов расчетов характеристик морских природных условий в среду ЭСП 2-й очереди с использованием CУБД, ГИС и WWW-технологий
2.4.2.3.1 Основные проектно-технологические решения
Одним из основных направлений работ в рамках проекта предусматривалось разработка проектных решений по созданию информационно-технологических комплексов (ИТК) как основы технологии создания информационной продукции об обстановке в Мировом океане и прибрежных территориях для различных категорий пользователей на основе динамически пополняемых комплексных баз специализированных данных и регламентированных программных средств их обработки, анализа и интерпретации представленных в виде интегрированных в среду ЕСИМО или автономных аналитических модулей.
Для реализации поставленной задачи необходимо:
· Утвержденная нормативно-методическая документация (НМД) с требованиями по структуре, составу, содержанию и представлению выходной продукции и комплект технической, пользовательской и рекламно-информационной документации;
· Утвержденные стандарты хранения, обмена, представления информации подсистемы, методы и методики получения информации в рамках подсистемы, включая алгоритмы и расчетные схемы;
· Комплекс программных средств, реализующих утвержденные методики в виде аналитических модулей;
· Программные средства для управления и работы в реальном режиме времени с комплексными базами данных в их актуальном состоянии;
· Унифицированная программно-технологическая среда для представления информационной продукции подсистемы;
· Технологии интеграции ИТК в среду ЕСИМО.
2.4.2.3.2 Морской Автоматизированный Региональный Информационно-Технологический Комплекс (ИТК-МАР)
Для морских и океанических регионов произвольной конфигурации, а также устьевых областей рек в ГОИНе создана первая очередь компьютерной технологии ИТК-МАР для усвоения и обработки информации, полученной с различных (включая спутниковые) наблюдательных платформ, на основе теории Адаптивно-Обучающихся Автоматизированных Систем Прогнозирования классов природных процессов (АОАСП).
ИТК-МАР реализует комплекс моделей первоначальной загрузки, формирования банков исходной информации, мониторинга, томографии, обучения, формирования прогностического правила, прогноза и делится на подсистемные комплексы (программно-технологические модули). Подсистемные комплексы (ПК) разработаны для использования в среде WINDOWS. Являются более высокой версией программ, разработанных для работы под ОС DOS, и описанных в Методических указаниях “Адаптивно-обучающаяся автоматизированная система прогнозирования состояния и фазовых изменений классов природных процессов (АОАСП). Часть 1- “Создание и ведение региональных специализированных банков океанографической информации”// С.-П. Гидрометиздат. 2001г. – 136стр.” и Часть 2. “Создание и ведение Адаптивно-обучающихся систем прогнозирования морских экологических процессов в классах состояния. Руководящие указания”//Гидрометеоиздат, С.-Пб, 2004,-150 стр., в печати.
Выходной продукцией ИТК-МАР являются массивы (базы) климатических данных, описывающие до 72 характеристики природной среды моря.
2.4.2.3.3 ИТК для расчета параметров ветрового волнения
В основе метода лежит численная реализация теоретически строгого упрощения кинетического уравнения ветрового волнения (узконаправленное приближение). Основной научной гипотезой данного приближения является представление об угловом спектре ветрового волнения как узком. Численно уравнение решается методом расщепления по физическим процессам. Для расчета функции источников и стоков использовался программный продукт «Думка» .
Узконаправленная теория ветрового волнения разработана для случая, когда преобладающее направление распространения волнения совпадает с направлением ветра и угловой спектр имеет симметричную форму. В реальных нестационарных и неоднородных полях ветра наблюдается рассогласование направлений ветра и генерального направления волн. Так как теория не описывает процесс подстройки генерального направления распространения волн к направлению ветра, в модели использована эмпирическая формула, описывающая этот процесс.
При численной реализации модели использовался шаг по направлению движения волн в 30о и фиксированный массив частот w (рад./с).
Временной шаг зависит от сроков синоптических карт. Оптимальным, с точки зрения полноты описания процесса, считается шаг 3 часа, допустимым также является шаг – 6 часов, но точность рассчитываемых характеристик волнения при этом заметно понижается.
Для разных морских объектов используется разный шаг по пространству.
Для южных морей России он составляет 0.25 град по широте, 0.333 град по долготе, для Балтийского моря — 0.25 град по широте, 0.5 град по долготе, для Баренцева моря — 0.75 град по широте, 2 град по долготе.
Входной информацией являются поля динамической скорости ветра. Сама скорость и ее направление задается в каждой точке сеточной области. Выходной информацией являются массивы характеристик волнения в узлах расчетной сетки.
2.4.2.4 Опытная технология подготовки ЭСП динамического типа в распределенной среде ЕСИМО с применением ГИС, СУБД и Web-средств на примере регионов Атлантического, Баренцева и Каспийского направлений морской деятельности и опытный вариант проблемно-ориентированных приложений в виде аналитических модулей доступа, получения и представления пользователям ЕСИМО расчетной гидрометеорологической информационной продукции
2.4.2.4.1 Общие положения
Своевременное и эффективное обеспечение данными и информацией о состоянии природной среды является одним из важнейших условий, которое должно выполняться при разработке технологий создания новых версий Электронно-справочных пособий. Выполнение этого условия требует обработки больших объемов данных, использования сложных модельных расчетов, и специализированных средств и технологий доведения конечных результатов до пользователя.
Одним из важнейших аспектов проблемы исследований морских акваторий является накопление информации о морской среде за многолетний период наблюдений и получение обобщенных сведений о режиме моря. Оценки статистических характеристик, вычисляемые по данным натурных наблюдений, публикуются в виде различных справочно-климатических пособий, отличающихся большим разнообразием как по набору расчетных параметров, так и по масштабам обработки исходной информации. К основным пособиям такого рода следует отнести: Морские гидрометеорологические ежегодники; серию специализированных справочных пособий по гидрометеорологии и гидрохимии шельфа морей СССР; серию атласов-монографий по климату Мирового океана; ведомственные строительные нормы (СНИП) Мингазпрома на инженерные изыскания на континентальном шельфе; серию научно-прикладных справочников по климату СССР; книги по климатическому описанию отдельных морей и др.
Применение географических информационных систем (ГИС), систем управления базами данных (СУБД) и т.п. позволит создавать современные информационные продукты о состоянии природной среды, а Интернет/интранет технологии предоставляют технологическую основу для интеграции технологий создания и распространения результатов, а также основу для интерактивного взаимодействия пользователя с подсистемой создания и поддержания информационных ресурсов.
Методологическая и технологическая основа разработки новой версии ЭСП состоит в следующем:
— выработка единых требований по организации и развитию информационного обслуживания пользователей гидрометинформацией общего и специального назначения;
— создание информационной технологии подготовки и распространения электронных информационно-справочных пособий разной направленности и тематики;
— разработка методик подготовки и ведения специализированных баз данных;
— создание специализированного информационно-технологического комплекса получения и распространения наблюденных и расчетных данных, функционирующего на основе ЕСИМО, позволяющего проводить специализированные расчеты с использованием программных комплексов сторонних пользователей на основе системы сертифицированных информационных массивов по ключевым районам Мирового океана.
Таким образом, технология подготовки новых версий ЭСП должна включать в себя не только информационную базу (исходные, расчетные, модельные и справочные данные), но и расчетно-модельный комплекс программ получения режимных характеристик и результатов гидродинамического и вероятностного моделирования. Основа ЭСП – это программно-технологическая среда для хранения, управления, обработки и формирования выходной продукции в виде картографического, текстового, табличного и графического материалов.
Важнейшим элементом динамического ЭСП является технология визуализации специализированных массивов и баз данных о морской среде с помощью ГИС и СУБД.
В 2003г. разрабатывались три технологических подхода к визуализации данных в динамическом ЭСП – с использованием графического пакета GMT (ДВНИГМИ, ГОИН), с использованием ГИС-сервера MapServer (ВНИИГМИ-МЦД) и ГИС, размещенной на компьютере пользователя (ВНИРО).
2.4.2.4.2 Технология использования GMT при подготовке динамических ЭСП в распределенной среде ЕСИМО (ДВНИГМИ, ГОИН)
Преимущества использования модульных пакетов программ в рамках технологий реализующих ЭСП динамического типа определяются следующим:
возможностью объединения в рамках единого технологического модуля средств подготовки выходной информации в привычном для пользователя графическом виде;
простота интеграции в технологические схемы, предполагающие использование в качестве выходных информационных продуктов составных электронных документов, включающих в себя графику, текст, и другие объекты;
естественная (за счет идеологии разработки) модульная структура, позволяющая наращивать возможности отдельных компонент;
соответствие основным положениям предлагаемой технологии создания ЭСП динамического типа как набора информационных ресурсов с динамически формируемым контентом;
легкость интеграции в технологические схемы, реализуемые на основе, принятых в рамках ЕСИМО Интернет/интранет технологий.
В частности, предложены технологические решения, включающие использование пакета программ GenericMappingTools (GMT) для подготовки динамических ЭСП в распределенной среде ЕСИМО с использованием специализированных массивов данных и методов формирования информационных ресурсов на основе выборки данных из стандартных СУБД.
Проанализированы основные характеристики пакета GMT, в результате чего разработаны методы формирования задания для вызова компонент сервера приложений, представлены образцы пакетных файлов для построения картографической и графической информации с помощью GMT, предложены процедуры формирования страниц с динамическим оглавлением.
Рис. 19. Структура ЭСП динамического типа с удаленным доступом к информационным ресурсам — базам данных, а также готовым текстовым и графическим документам
2.4.2.4.3. Рабочий макет электронного справочного пособия динамического типа с визуализацией на базе графического пакета GMT (ГОИН)
Разработан макет электронного справочного пособия динамического типа, содержащего описания, таблицы, графики и карты. Для подготовки карт используется свободно распространяемый графический пакет GMT. При этом используются специализированные массивы параметров режима в узлах регулярной сетки, хранящиеся в определенном формате. Для выполнения интерполяции и проведения изолиний используются командные файлы (скрипты). Использование последних, а также единой картографической основы, позволяет упростить процедуру унификации подготовки и представления картографической информации.
Рис. 20. Визуализация массива данных о средней многолетней температуре воздуха над Каспийским морем в рабочем макете ЭСП динамического типа
Рис. 21. Внешний вид панели управления динамическим ЭСП для доступа к информационным ресурсам, сгруппированным по тематическому принципу (Гидрометеорология, Физическая география, Качество вод, Морская деятельность)
2.4.2.4.4. Технология использования MapServer при подготовке динамических ЭСП в распределенной среде ЕСИМО (ВНИИГМИ-МЦД)
В ЦОД ВНИИГМИ-МЦД разработан ряд приложений на основе программного продукта Map Server для работы в распределенной среде.
Первое приложение представляет вырезку карт морей России, т.е. обеспечивает переход в более мелкий масштаб при работе с конкретным морем.
При старте этого приложения отображается карта мира на которой заданы границы географических объектов (морей, государств и т.п.). Рядом располагается окно описания объекта (в стартовом состоянии оно содержит описание карты мира). По клику на любой район – выбор картоосновы из списка и ее отображение с параллельным показом описания в соседнем окне. Дополнительно можно перемещать карту, увеличивать, уменьшать.
Второй приложение представляет собой модуль отображения точечных объектов на соответствующей карте района на основе MapServer. Модуль разработан как независимый программный модуль для открытого подключения.
2.4.2.4.5. Рабочий макет электронного информационно-справочного пособия “Биологические ресурсы морей России” с использованием СУБД и ГИС на примере Баренцева, Норвежского, Берингова, Охотского и Японского морей (ВНИРО)
Рабочий макет электронного информационно-справочного пособия реализован на основе проектов географической информационной системы ArcViewGIS 3.2 и массивов промысловых данных, хранящихся в СУБД Oracle8i.
Для каждого промыслового района (бассейна) создан проект в ArcView, который содержит векторные слои, описывающие береговую линию и координитную сетку, а также сетку полигонов размером в 1/8 градуса по широте и долготе.
Информация о промысле находится в таблицах сервера баз данных Oracle. Взаимодействие между ними осуществляется с помощью программного интерфейса ODBC.
Рис. 22. Взаимодействие программных компонентов ЭСП по биоресурсам
Каждый элементарный полигон идентифицируется уникальным числом в таблице атрибутов полигонального слоя. В таблице с промысловыми данными, находящейся в СУБД Oracle есть столбец, который содержит эти же числа, обозначающие строки со статистикой вылова для соответствующих полигонов.
Связывая в ArcView таблицу атрибутов полигональной темы с таблицей статистики выловы объектов промысла с помощью столбцов, содержащих идентификаторы полигонов, становится возможным проводить исследование пространственных распределений параметров промысла.
На рисунке 23 приведена графическая иллюстрация технологии связывания таблиц в ArcView.
Рис. 23. Связывание таблиц в ArcView и Oracle для тематического слоя.
Использование связи таблиц ГИС и СУБД позволяет эффективно применять возможности хранения и обработки табличных данных в Oracle и визуализацию этих данных, и их пространственный анализ в ArcView.
2.4.2.5 Специализированные массивы гидрометеорологических, гидрохимических, морфо- и литодинамических данных, по морскому транспортному флоту и морским портам РФ, данных о добыче морских биоресурсов по регионам Атлантического, Баренцева и Каспийского направлений морской деятельности, а также Черного, Балтийского, Баренцева и Охотского морей
Подготовлены следующие специализированные массивы и базы данных, являющиеся основой для создания обобщенной и справочно-аналитической информации:
— массив обновленных, проконтролированных, отредактированных и приведенных к единым форматам и дискретности массивы данных о поверхностных течениях и температуре воды для акватории морей Северо – Европейского бассейна по данным дрифтерных измерений за 1979 – 2003 г.г. (ГОИН);
— массив параметров многолетнего режима гидрофизических характеристик Северной Атлантики по данным глубоководных судовых наблюдений на поверхности и согласованных стандартных горизонтах (ГОИН, ВНИИГМИ);
— массив среднесезонных и среднегодовых значений температуры и солености, стандартных гидрохимических параметров и концентрации загрязняющих веществ (4-5 показателей) на станциях ГСН в отдельных прибрежных районах Черного и Каспийского морей (ГОИН);
— база данных гармонических и негармонических постоянных и экстремальных значений уровня, обусловленные астрономическим влиянием по Карскому и Чукотскому морям (ГОИН, ДВНИГМИ) ;
— массив данных об атмосферном давлении, температуре воды и воздуха, солености, уровню и параметрам стока для Черного, Азовского, Каспийского. Балтийского и Баренцева морей (ГОИН);
— массивы 4-мерных (x,y,z,t) климатических полей температуры, солености и плотности воды на регулярных сетках для Черного и Каспийского морей по архивным данным глубоководных судовых наблюдений (ГОИН);
— массивы параметров многолетнего режима характеристик морской среды (температура воздуха, скорость ветра, температура воды, соленость, уровень моря, влажность воздуха, атмосферное давление) на береговых и островных ГМС Каспийского, Черного, Баренцева, Белого и Карского морей (ГОИН);
— массивы пространственного распределение гидрометеорологических характеристик (температура, соленость, течения, приводный ветер, ветровое волнение), включая экстремальные характеристики для акваторий Черного, Азовского, Каспийского, Балтийского и Баренцева морей (ГОИН).
— массивы параметров многолетнего режима температуры Охотского моря и северо — западной части Тихого океана на поверхности и отдельных стандартных горизонтах (ДВНИГМИ).
— ряды климатических данных (температура воздуха, ветер, атмосферное давление) для прибрежных участков и открытых акваторий Каспийского моря (ГГО).
— обновленные базы данных о добыче морских биоресурсов (с учетом данных за 2002 г.) для Баренцева, Норвежского, Берингова, Охотского и Японского морей (ВНИРО)
— обновленные базы специализированных данных по морскому транспортному флоту и морским портам РФ для Черного, Баренцева, Карского и Охотского морей (ЦНИИМорфлота).
2.4.2.6 Рабочие версии электронных атласов и пособий для Каспийского, Черного, Баренцева, Карского, Гренландского и Норвежского морей в открытых (в том числе в векторных) форматах, удовлетворяющие требованиям интеграции в ЭСП динамического типа.
2.4.2.6.1 Электронные карты средних течений и температуры поверхности океана для акватории морей Северо – Европейского бассейна (Баренцево, Норвежское, Гренландское моря) по данным дрифтерных наблюдений в 1979 – 2003 гг. (ГОИН)
Подготовлены карты средних течений в поверхностном слое на трехградусной сетке в поверхностном слое Баренцева, Гренландского и Норвежского морей по дрифтерным данным. Осреднение проводилось по трехградусным квадратам и за весь период дрифтерных наблюдений в 1992–2003 гг. Карты размещены на CD-дисках.
Рис. 24. Карта векторов скорости осредненных течений
Рис.25. Картосхема основных течений в поверхностном слое Баренцева, Гренландского и Норвежского морей на основе выбранных дрифтерных траекторий. Изображены следующие основные течения: 1 — Северо-Атлантическое, 2 — Норвежское, 3 – Нордкапское, 4 – Шпицбергенское, 5 — Восточно-Гренландское, 6 — Восточно-Исландское, 7- Северо-Исландское, 8 – Мурманское, 9 — Колгуево-Печорское, 10 – Новоземельское, 11 – Центральное.
2.4.2.6.2. Серия ЭСП по гидрометеорологии Черного, Каспийского, Баренцева и Балтийского морей (ГОИН, ААНИИ, СПО ГОИН)
Подготовлена и обновлена серия статических ЭСП, описывающих гидрометеорологические параметры прибрежных вод (по данным наблюдений на ГМС) и открытых частей акваторий Черного, Каспийского и Балтийского морей. ЭСП частично размещены по адресу www.oceanography.ru (раздел ЕСИМО), частично – на CD-дисках. На рис. 26-27 приведены отдельные фрагменты этих ЭСП.
Рис. 26. Многолетний ход средней месячной температуры воды в январе
в Новороссийске (ЭСП по гидрометеорологии Черного моря)
Рис. 27. Квантили распределения скорости течений по восьми румбам для отдельных районов
Балтийского моря в октябре для временного промежутка 1979-1994 гг.
2.4.2.6.3. ЭСП по загрязнению и гидробиологическому состоянию Черного моря, Каспийского, Охотского и Балтийского морей (ГОИН, ИГКЭ)
ЭСП содержат сведения о концентрации загрязняющих веществ в отдельных контролируемых районах морей по данным наблюдений на сети ГСН за последние 20 лет. Приведены также ежегодные данные по ежегодникам качества вод. ЭСП частично размещены по адресуwww.oceanography.ru (раздел ЕСИМО), частично – на CD-дисках.
Рис. 28. Многолетний ход индекса загрязнения морских вод в Новороссийске
(ЭСП по загрязнению и гидробиологическому состоянию Черного моря)
2.4.2.6.4 Электронные справочные пособия по приливам на 2006 г в водах европейской и азиатской частей России (ГОИН, ДВНИГМИ)
Используя ЭСП по приливам, пользователь может получить на каждые календарные сутки 2006 года для 54 основных пунктов Белого, Баренцева, Карского, Берингова, Охотского и Японского морей время наступления и высоты полных и малых вод, а для 254 дополнительных пунктов этих морей рассчитать приливы с помощью приведённых поправок. ЭСП размещен на CD-дисках.

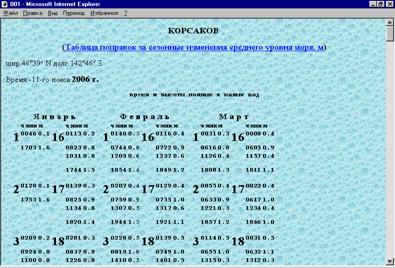

Рис. 29. Фрагмент окна с предвычислениями для основного пункта

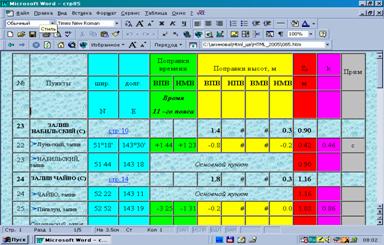

Рис. 30. Фрагмент окна поправок для дополнительных пунктов
2.4.2.6.5. ЭСП «Биологические ресурсы морей России» для отдельных промысловых видов
Пособие представляет собой дерево HTML и JPEG файлов. В настоящее время информационное наполнение состоит из данных для отдельных промысловых видов Северного и Дальневосточного промысловых бассейнов. По мере продолжения работ предполагается увеличение числа промысловых бассейнов, а также промысловых видов для каждого их бассейнов. Данный ЭСП является ежегодно пополняемым информационным ресурсом. По мере накопления информации происходит её обработка и во все разделы добавляется очередной годовой объём данных.
По Северному промысловому бассейну представлена информация об атлантической треске, пикше, чёрному палтусу, зубатке, мойве, сайке, креветке и гребешку.
По Дальневосточному промысловому бассейну представлена информация о минтае, сельди, терпуге, камбале, палтусе, кальмаре и крабах.
Страница конкретного промыслового вида содержит текстовую информацию с описанием ареала и особенностей промысла. Приводятся статистические данные по вылову рыболовным флотом России за ряд лет в табличной форме и, для иллюстрации таблицы, в виде графической диаграммы. Авторизованным пользователям предоставляется возможность просмотреть карту пространственного распределения вылова в отдельные годы промысла.

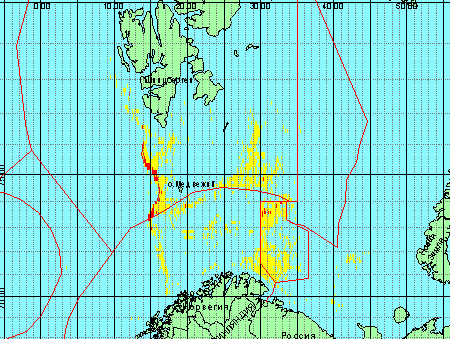

Рис. 31. Пространственное распределение годового вылова палтуса в 2002 году
в Баренцевом и Норвежском морях.
ЭСП доступно для просмотра на Web сайте Центра ЕСИМО во ВНИРО по адресу https://www.vniroinfo.ru.
Рис.32. Ежегодный объем вылова тихоокеанской сельди Россией в Дальневосточном бассейне в 1998 – 2002 г.г.
2.4.2.6.6 Аналитические материалы о состоянии и развитии транспортного флота (ЦНИИМорфлота)
Подготовлен анализ развития морского транспортного флота и портового хозяйства, включающий:
— оценку состояния и развития морского транспортного флота.
— анализ показателей работы флота морских пароходств России
— оценку состояния обеспечивающих видов флота России
— оценку состояния и развития морских портов России
Информация в текстовом формате размещена на web-сайте http://www.morinfocenter.ru
2.4.2.6.7. Научно – техническая продукция, размещенная на Web-сайтах организаций – исполнителей проекта в соответствии с Планом ввода в опытную эксплуатацию 1-ой очереди ЕСИМО
В СРБД ЕСИМО включены информационные ресурсы, перечень которых помещен на рис. 33 .
Рис 33. Перечень зарегистрированных в СРБД ЕСИМО информационных ресурсов.
2.4.3 Использование и внедрение полученных результатов
Полученные результаты будут использованы в качестве информационных ресурсов для АРМ СЗФО и других элементов 1-ой очереди ЕСИМО, а также в ходе дальнейшей разработки режимно – справочного модуля 2-ой очереди ЕСИМО.
2.4.4 Оценка соответствия полученных результатов
Полученные результаты соответствуют ТЗ и календарному плану выполнения проекта.
2.4.5 Проблемы и трудности
Важнейшей трудностью, значительно усложняющей разработку режимно-справочного модуля 2-ой очереди ЕСИМО, является отсутствие информации о реальных потребностях потенциальных пользователей ЕСИМО.
